A instalação de gabiões tipo caixa para obras de contenção e drenagem é realizada com critérios rigorosos de preparação de base, impermeabilização e controle de compactação, visando garantir a durabilidade e estabilidade da estrutura.

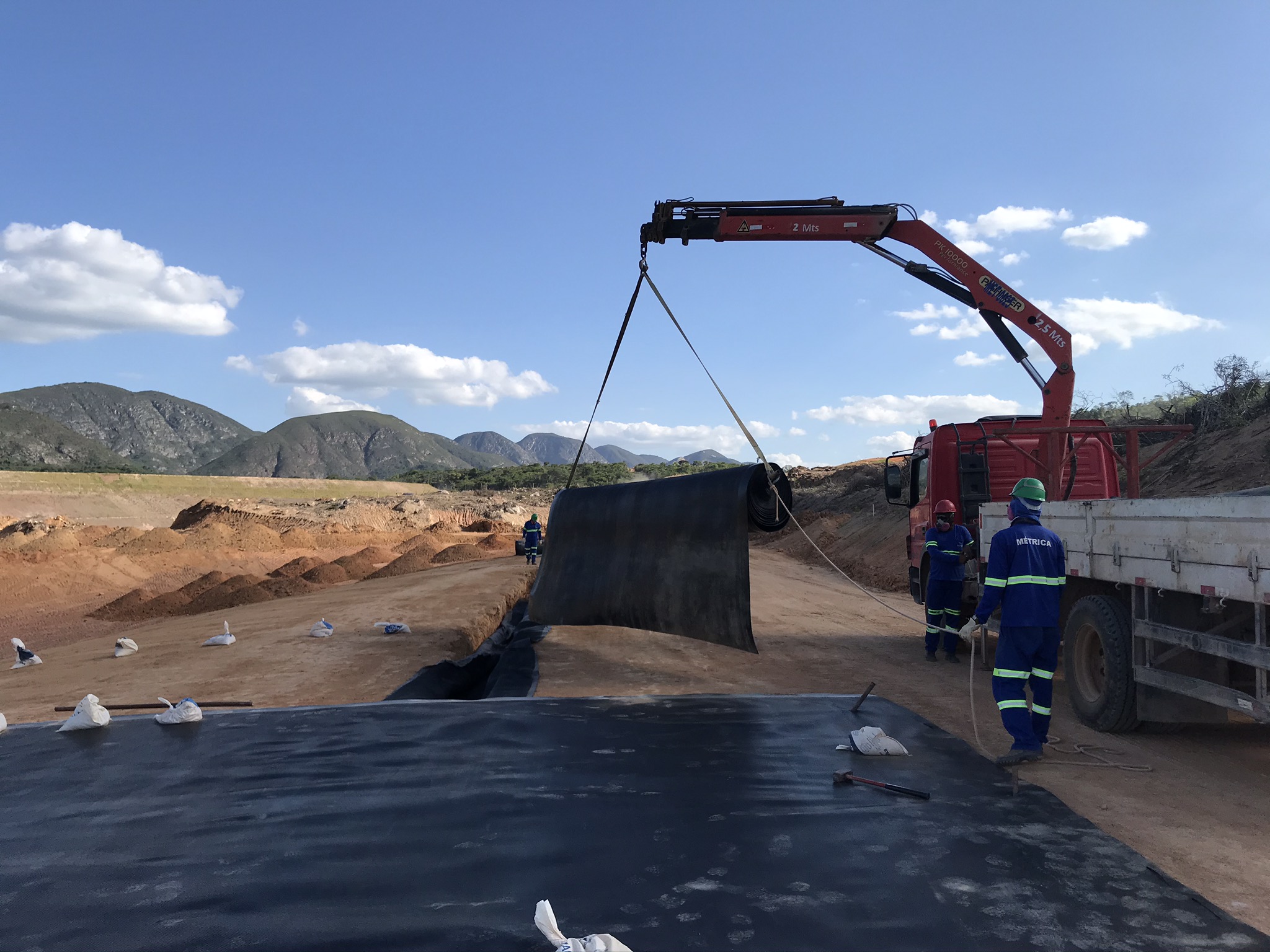

1. Impermeabilização da Base:

Após as escavações, realiza-se a impermeabilização da base utilizando:

• Geomembrana de PEAD de dupla textura, garantindo elevada resistência ao cisalhamento e impedindo a percolação de água,
• Geotêxtil não tecido, atuando como proteção mecânica da geomembrana e camada de separação entre os materiais.

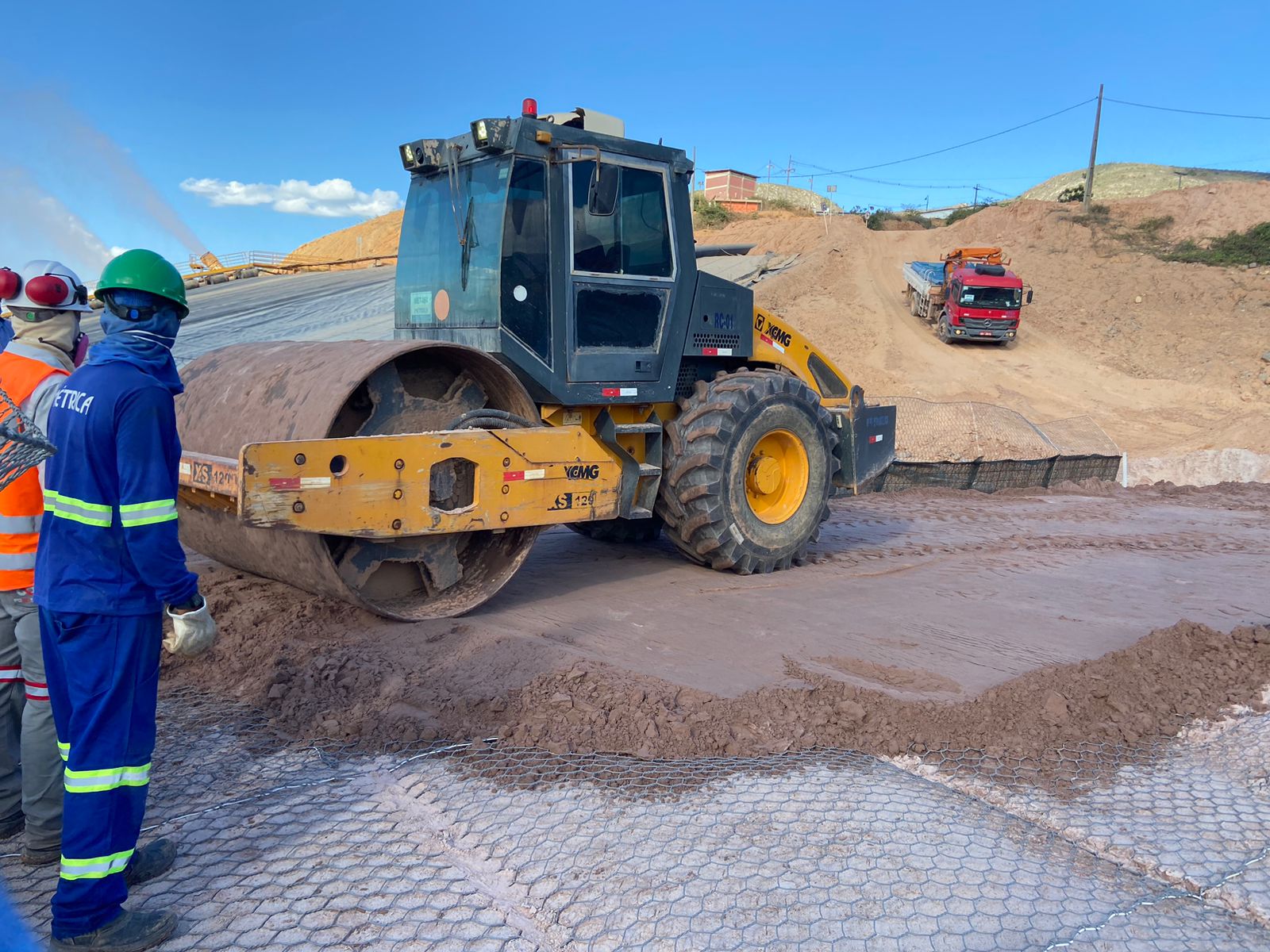

1. Troca de Solo e Compactação:

Inicia-se com a troca de solo na fundação, substituindo o material existente por argila compactada em camadas sucessivas. Cada camada é submetida a ensaios de compactação, assegurando um grau de compactação de aproximadamente 98% do Proctor Normal, conforme especificações técnicas.

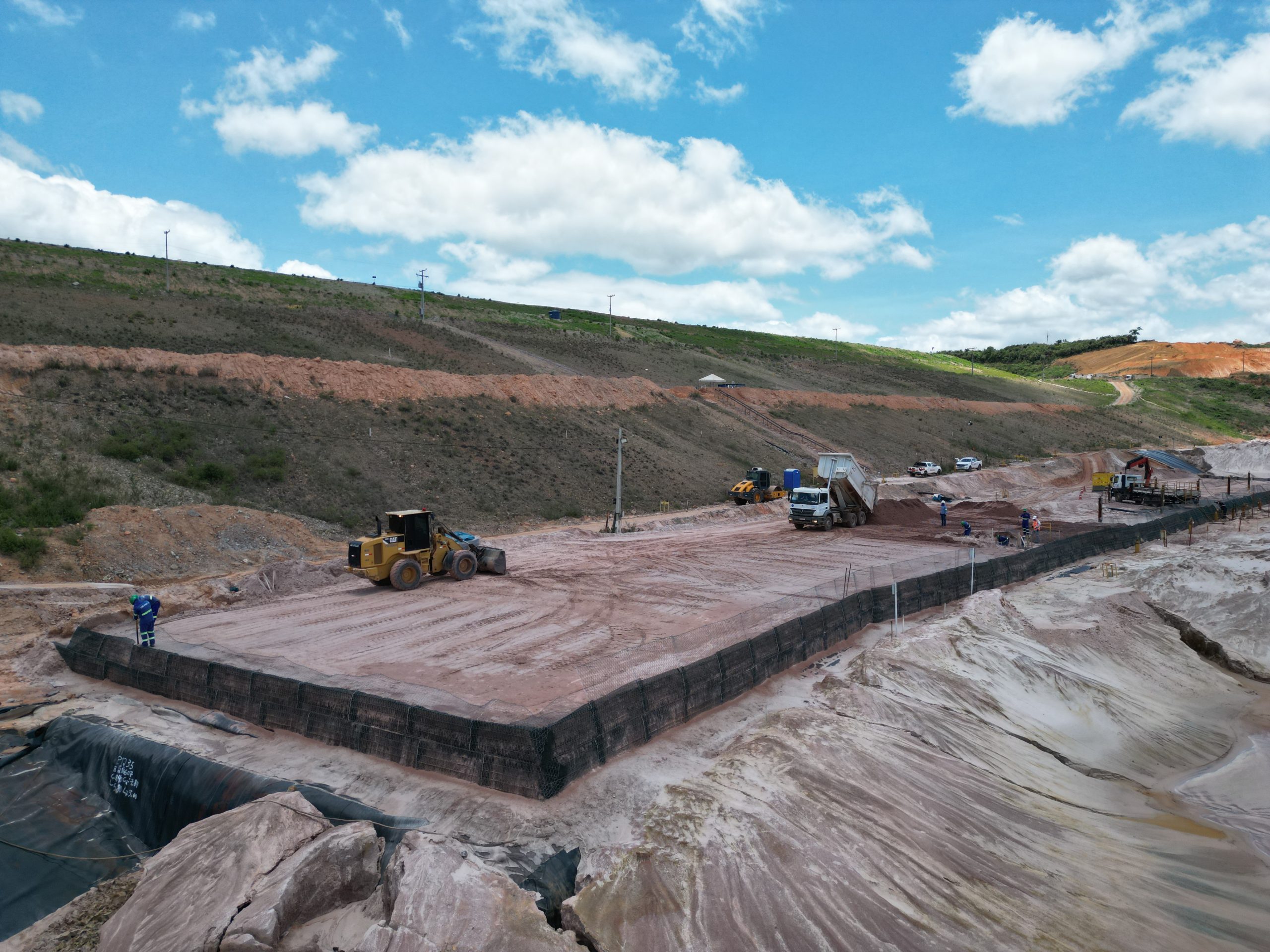

1. Montagem dos Gabiões:

Os gabiões tipo caixa são montados in loco com malha metálica de dupla torção, sendo preenchidos com pedra de mão com granulometria controlada entre 14 e 19 cm. O enrocamento é realizado de forma manual ou com auxílio mecânico, garantindo o correto travamento das pedras e a integridade estrutural dos módulos.

1. Curiosidades:

Está sendo executada a escadaria em Gabião tipo caixa com aproximadamente 155 metros de altura.

A instalação de gabião tipo colchão Reno é uma solução eficiente para drenagem superficial, controle de erosão e proteção de taludes em áreas sujeitas à ação da água.

1. Preparação da Base:

A área de assentamento do colchão Reno é previamente regularizada com camada de argila compactada, visando garantir a estabilidade da estrutura e evitar recalques diferenciais.

1. Sistema de Impermeabilização:

Sobre a base de argila, são aplicadas em sequência:

• Geotêxtil não tecido, com função de separação e proteção mecânica,
• Geomembrana de PEAD, com função de barreira hidráulica, impedindo a infiltração de água no subleito da estrutura de drenagem.

1. Montagem do Colchão Reno:

As unidades de gabião tipo colchão Reno são montadas in loco, com malha metálica tipo hexagonal de dupla torção, e preenchidas com pedras com diâmetro controlado entre 9 e 11 cm, conforme critérios de projeto.

1. Controle de Qualidade:

Durante a execução, são realizados ensaios e verificações granulométricas das pedras instaladas, garantindo que o material atenda aos requisitos técnicos quanto à dimensão, durabilidade e resistência à abrasão.

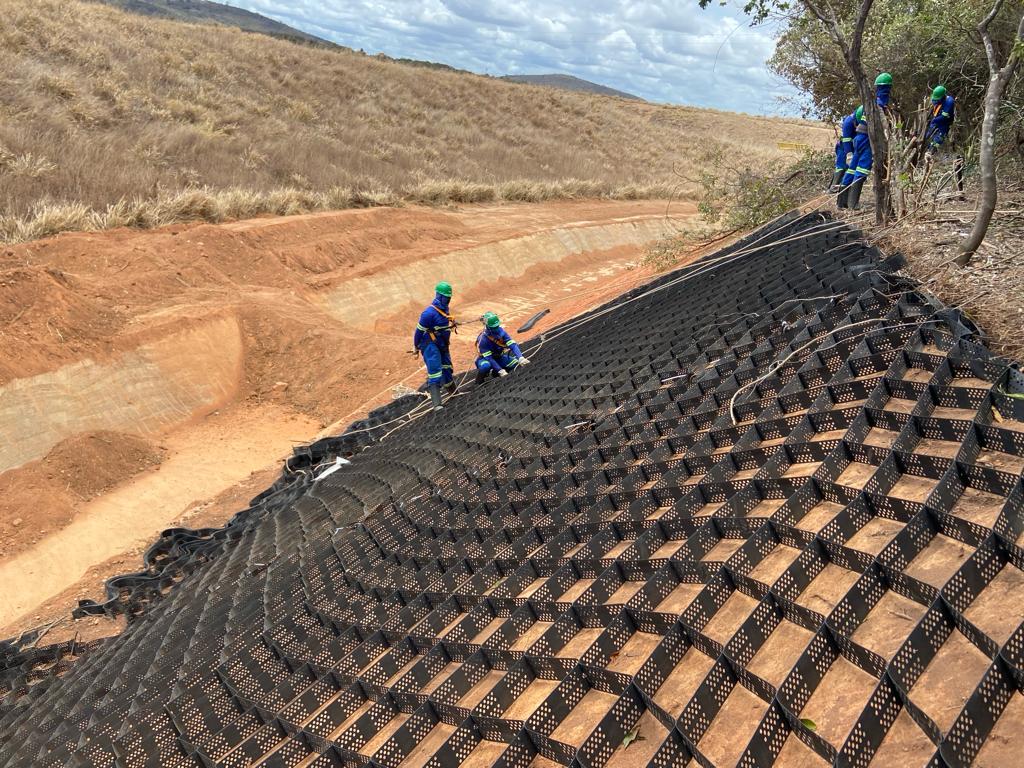

A técnica de instalação de geocélulas em taludes, combinada com aplicação de topsoil, é uma solução eficaz para estabilização superficial e recuperação ambiental de áreas degradadas, preparando o terreno para posterior hidrossemeadura.

1. Instalação das Geocélulas:

As geocélulas são estruturas tridimensionais em formato de colmeia, fabricadas em polímero de alta resistência, que são ancoradas sobre os taludes previamente regularizados. Sua função é conter o solo superficial, reduzir a velocidade do escoamento superficial e controlar processos erosivos.

1. Preenchimento com Topsoil:

Após a instalação das geocélulas, as células são preenchidas com topsoil, solo fértil e com capacidade de suporte à vegetação. O preenchimento é realizado de forma homogênea, nivelando a superfície e criando as condições ideais para o desenvolvimento vegetal.

1. Preparação para Hidrossemeadura:

Com a superfície estabilizada pelas geocélulas e enriquecida com topsoil, a área é preparada para receber a hidrossemeadura — técnica de revegetação que aplica, por meio de jateamento, uma mistura de sementes, fertilizantes, agentes aglutinantes e condicionadores de solo, promovendo revegetação rápida e eficiente.

A técnica de instalação de geocélulas em taludes, combinada com aplicação de topsoil, é uma solução eficaz para estabilização superficial e recuperação ambiental de áreas degradadas, preparando o terreno para posterior hidrossemeadura.

1. Instalação das Geocélulas:

As geocélulas são estruturas tridimensionais em formato de colmeia, fabricadas em polímero de alta resistência, que são ancoradas sobre os taludes previamente regularizados. Sua função é conter o solo superficial, reduzir a velocidade do escoamento superficial e controlar processos erosivos.

1. Preenchimento com Topsoil:

Após a instalação das geocélulas, as células são preenchidas com topsoil, solo fértil e com capacidade de suporte à vegetação. O preenchimento é realizado de forma homogênea, nivelando a superfície e criando as condições ideais para o desenvolvimento vegetal.

1. Preparação para Hidrossemeadura:

Com a superfície estabilizada pelas geocélulas e enriquecida com topsoil, a área é preparada para receber a hidrossemeadura — técnica de revegetação que aplica, por meio de jateamento, uma mistura de sementes, fertilizantes, agentes aglutinantes e condicionadores de solo, promovendo revegetação rápida e eficiente.

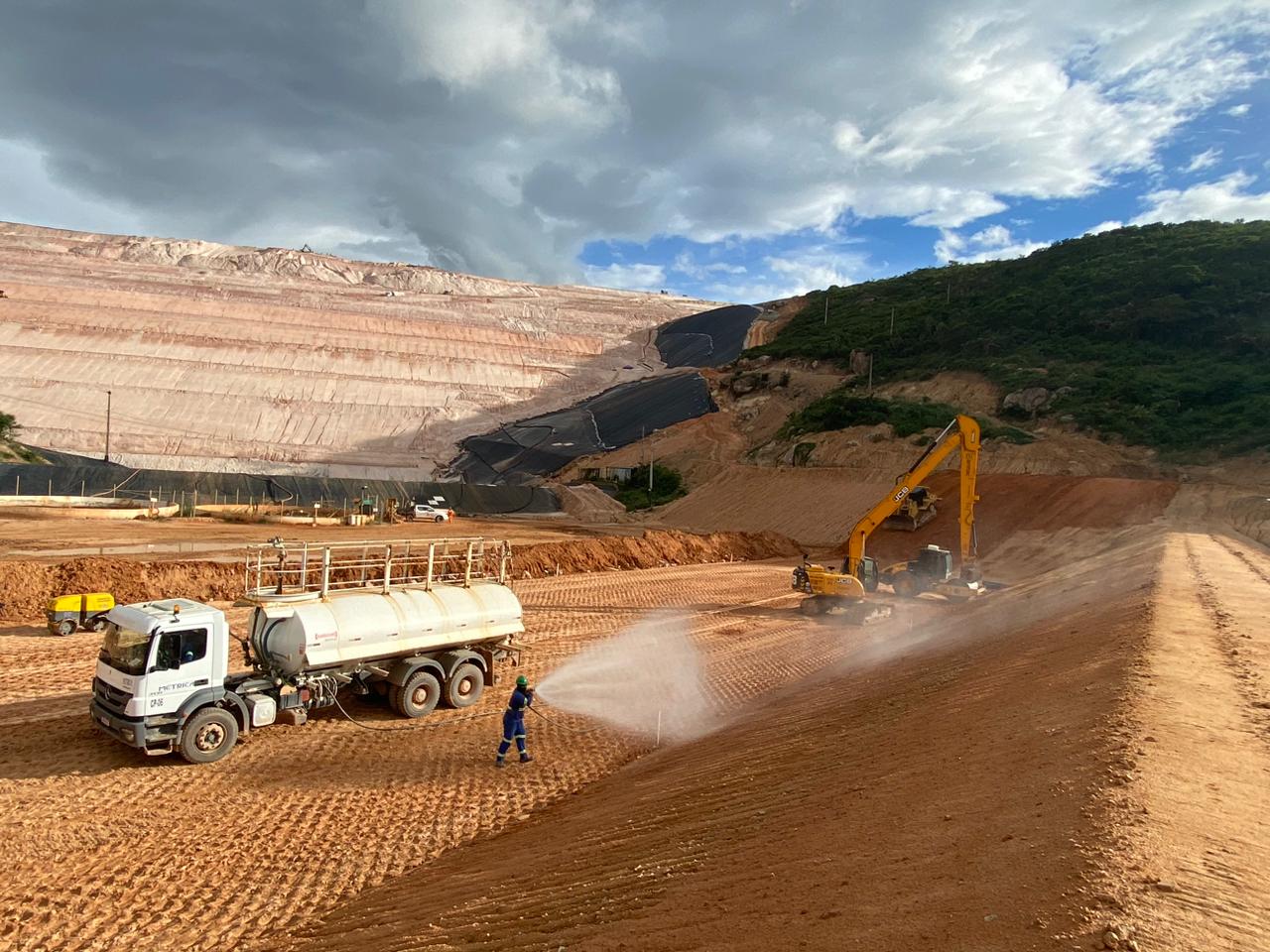

A recuperação de áreas degradadas envolve um conjunto de intervenções técnicas destinadas à reabilitação ambiental e à estabilidade geotécnica do terreno. O processo inclui as seguintes etapas:

1. Aterro com Estéril e Reconformação Topográfica:

Realiza-se o aterro com material estéril proveniente da atividade mineradora, seguido de reconformação topográfica de bermas e taludes, com objetivo de restaurar a geometria do terreno, garantir estabilidade e permitir o manejo adequado de águas pluviais.

1. Estabilização de Taludes com Geocélulas e Topsoil:

Nos taludes reconformados, são instaladas geocélulas para contenção superficial e controle da erosão. As células são preenchidas com topsoil, favorecendo a revegetação e integrando ações de bioengenharia à estabilidade geotécnica.

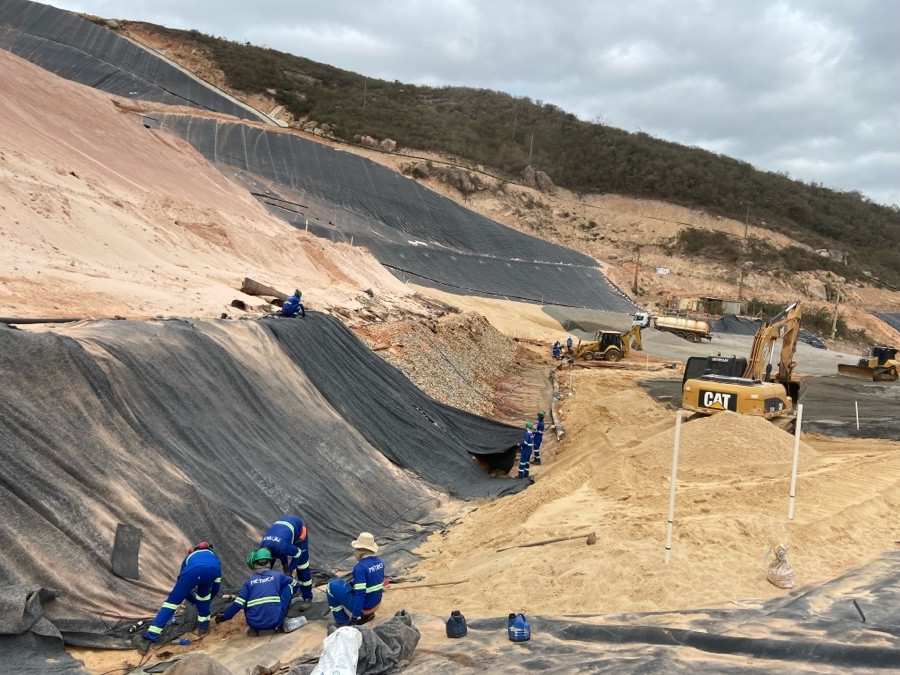

1. Impermeabilização de Bermas:

Nas bermas, aplica-se um sistema de impermeabilização em camadas, composto por:

• Geotêxtil não tecido para separação e proteção da geomembrana,
• Geomembrana de PEAD, com função de barreira hidráulica,
• Camada de argila compactada, que reforça a impermeabilidade e minimiza a infiltração.

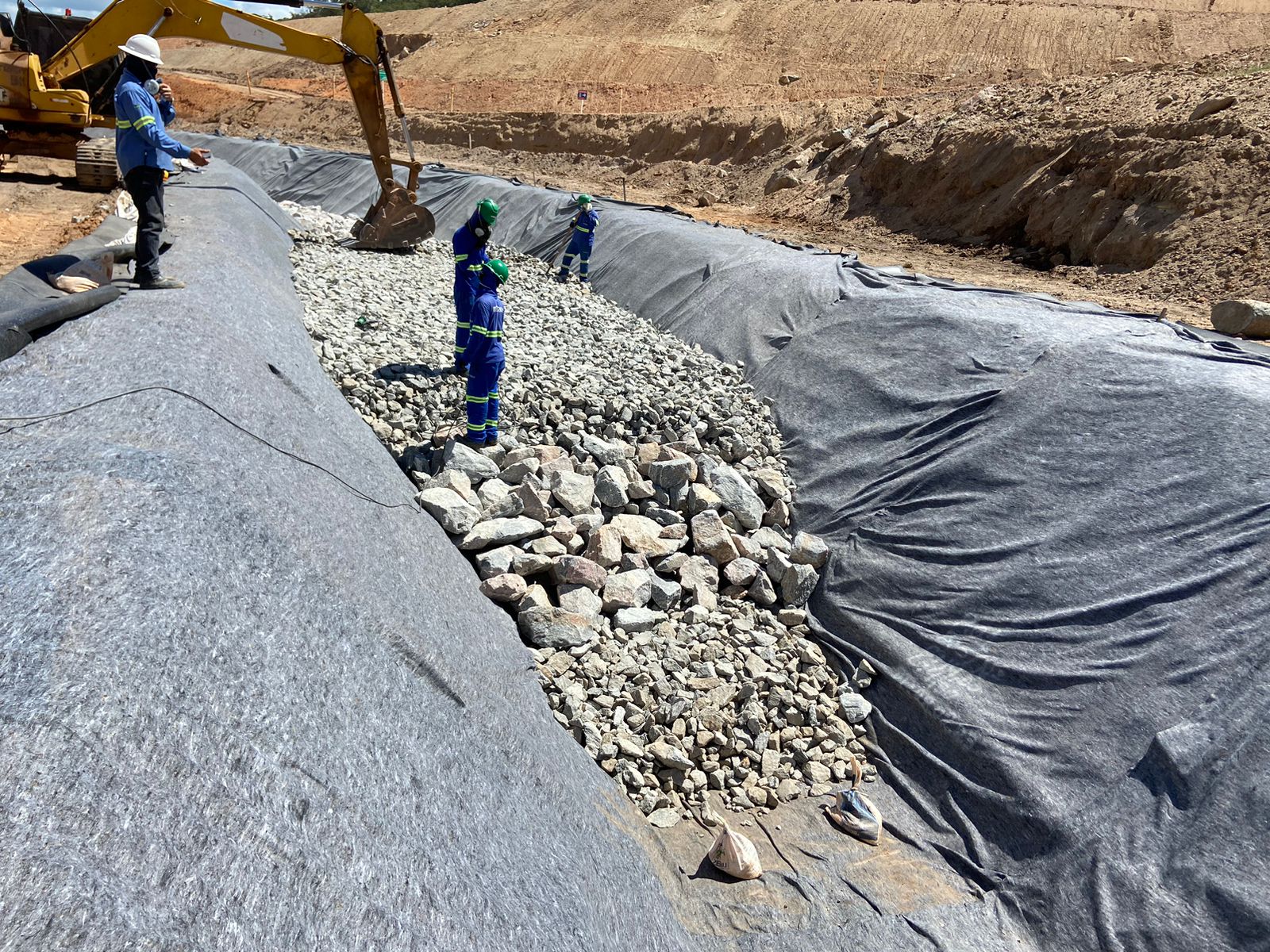

1. Drenagem com Gabiões e Troca de Solo:

Instala-se drenagem primária com gabião tipo caixa, para condução das águas pluviais e alívio da pressão hidrostática. Nas fundações dos gabiões, realiza-se a troca de solo por argila compactada, assegurando resistência e estabilidade. São realizados ensaios de compactação a cada camada, conforme especificações técnicas.

Complementarmente, aplica-se gabião tipo colchão Reno como sistema de drenagem secundária e proteção superficial em áreas de menor inclinação, garantindo a dissipação de energia das águas e controle da erosão.

1. Observações Gerais

As atividades estão sendo realizadas na maior Pilha de Estéril da América Latina com aproximadamente 200 metros de altura.

Para o controle e tratamento de processos erosivos em taludes e bermas, são aplicadas soluções geotécnicas e de bioengenharia que visam estabilizar as superfícies expostas, controlar o escoamento superficial e garantir a sustentabilidade da área.

Taludes – Geocélulas e Topsoil:

Nos taludes, são utilizadas geocélulas — estruturas tridimensionais em forma de colmeia feitas de polímero de alta resistência — que, ao serem preenchidas com topsoil (camada superficial de solo fértil), promovem a contenção superficial e reduzem a velocidade do escoamento de água, favorecendo o enraizamento da vegetação e a recuperação vegetal. Essa técnica é eficaz no controle da erosão laminar e na reabilitação ambiental dos taludes.

Bermas – Geomembrana, Geotêxtil e Argila:

Nas bermas, adota-se um sistema de impermeabilização multicamadas, composto por:

• Geotêxtil não tecido, que atua como camada de separação e proteção mecânica;
• Geomembrana de PEAD, com função de barreira hidráulica, impedindo a percolação da água;
• Camada de argila compactada, que reforça a impermeabilidade e reduz o fluxo de infiltração.

Essa solução visa minimizar a infiltração de águas pluviais, preservar a estabilidade do maciço e proteger as estruturas de contenção adjacentes.
